W wielu nowoczesnych, energooszczędnych domach istotną rolę odgrywa wydajna rekuperacja. Jak zrobić taką instalację, by działała bez zarzutu i spełniała swoją funkcję? Podstawą jest przygotowanie profesjonalnego projektu, dzięki któremu tworzony system będzie dopasowany do potrzeb budynku i jego użytkowników. Należy zadbać także o prawidłowy montaż rekuperacji w domu, gdyż to od niego zależy, czy instalacja okaże się bezawaryjna i efektywna.

Jak zaprojektować rekuperację, a następnie ją zamontować, by skutecznie realizowała stawiane przed nią cele? Dokładniej tę kwestię wyjaśniamy w dalszej części artykułu!

Kiedy warto przystąpić do projektowania i montażu rekuperacji?
Rekuperacja: jak zaprojektować ją odpowiednio? Zakres projektu rekuperacji domu jednorodzinnego
Projektowanie rekuperacji samodzielnie: czy warto zdecydować się na taki krok?
Jak dobrać rekuperator do domu jednorodzinnego?
Montaż rekuperacji krok po kroku: jak go przeprowadzić?
Jakie są najczęstsze błędy przy projektowaniu rekuperacji i jej montażu?
Rekuperacja: jak zrobić ją tak, by działała niezawodnie? Wysokiej jakości komponenty to podstawa
FAQ

Co do zasady, prace nad projektem rekuperacji domu jednorodzinnego powinno rozpoczynać się jak najwcześniej – najlepiej już na etapie tworzenia projektu budowlanego. Przede wszystkim umożliwia to optymalne zaplanowanie i rozprowadzenie systemu rekuperacyjnego. Unika się w ten sposób wymuszonych kompromisów i dostosowywania układu do istniejących instalacji. Wczesne przygotowanie projektu pozwala także:

• zadbać o odpowiednie dopasowanie rekuperacji i systemu ogrzewania, w tym np. stworzenie układu złożonego z rekuperacji i pompy ciepła,

• zapobiec zbędnym wydatkom związanym np. z tworzeniem wentylacji grawitacyjnej, która później byłaby zastępowana systemem mechanicznym z odzyskiem ciepła.

Wielu inwestorów zastanawia się również nad tym, kiedy powinna być montowana rekuperacja: przed czy po tynkach? W większości przypadków zaleca się montaż rekuperacji przed wykonaniem tynków wewnętrznych. Zapobiega to wystąpieniu kolizji systemu rekuperacyjnego np. z instalacją elektryczną. Taka chronologia działań pozwala również na przygotowanie w stropach niezbędnych przejść o wymaganej średnicy, a także ułatwia późniejsze prace wykończeniowe.

Czy to oznacza, że wykonanie systemu wentylacji mechanicznej z odzyskiem ciepła po tynkach jest niemożliwe? Nie, ale takie działanie wiąże się z ryzykiem uszkodzenia istniejących już instalacji, a także np. tynków na sufitach (przy tworzeniu przejść przez stropy).

Szczegółowy projekt pozwala wyeliminować wiele zagrożeń związanych z planowanym systemem rekuperacyjnym. Minimalizuje ryzyko wystąpienia takich problemów jak np. nierównomierna wentylacja, straty ciepła, kondensacja pary wodnej w kanałach czy nadmierny hałas. Co powinien obejmować zakres profesjonalnego projektu rekuperacji domu jednorodzinnego?

Wybór typu rekuperacji

W projekcie może być przewidziane wykonanie rekuperacji centralnej (nowe, energooszczędne domy) lub decentralnej (starsze domy poddawane modernizacji).

Określenie zapotrzebowania na powietrze

Należy ustalić, ile powietrza powinna wymieniać rekuperacja w poszczególnych pomieszczeniach. W ramach analizy uwzględnia się m.in. wytyczne zawarte w normach oraz liczbę użytkowników. Dzięki precyzyjnie określonemu bilansowi powietrza rekuperacja będzie mogła być wykonana w taki sposób, by zapewnić komfortowe warunki domownikom.

Dobór rekuperatora

Projektant musi zadbać o wybór rekuperatora, który będzie odpowiedni pod kątem: jakości, energooszczędności, funkcjonalności, a także wydajności i innych parametrów technicznych. W kontekście funkcjonalności ważna jest np. ocena, czy rekuperacja powinna zapewniać odzysk wilgoci – taki proces umożliwiają urządzenia z entalpicznym wymiennikiem ciepła. Jeśli mowa natomiast o parametrach technicznych rekuperatora, to poza wydajnością należy zwrócić uwagę m.in. na poziom generowanego hałasu czy sprawność odzysku ciepła.

Rozwiązaniami, które warto rozpatrywać pod kątem planowanej instalacji, są systemy renomowanych producentów. Biorąc pod uwagę niezawodność i energooszczędność, na wyróżnienie zasługują m.in. rekuperacja Zehnder i rekuperacja Heatpex.

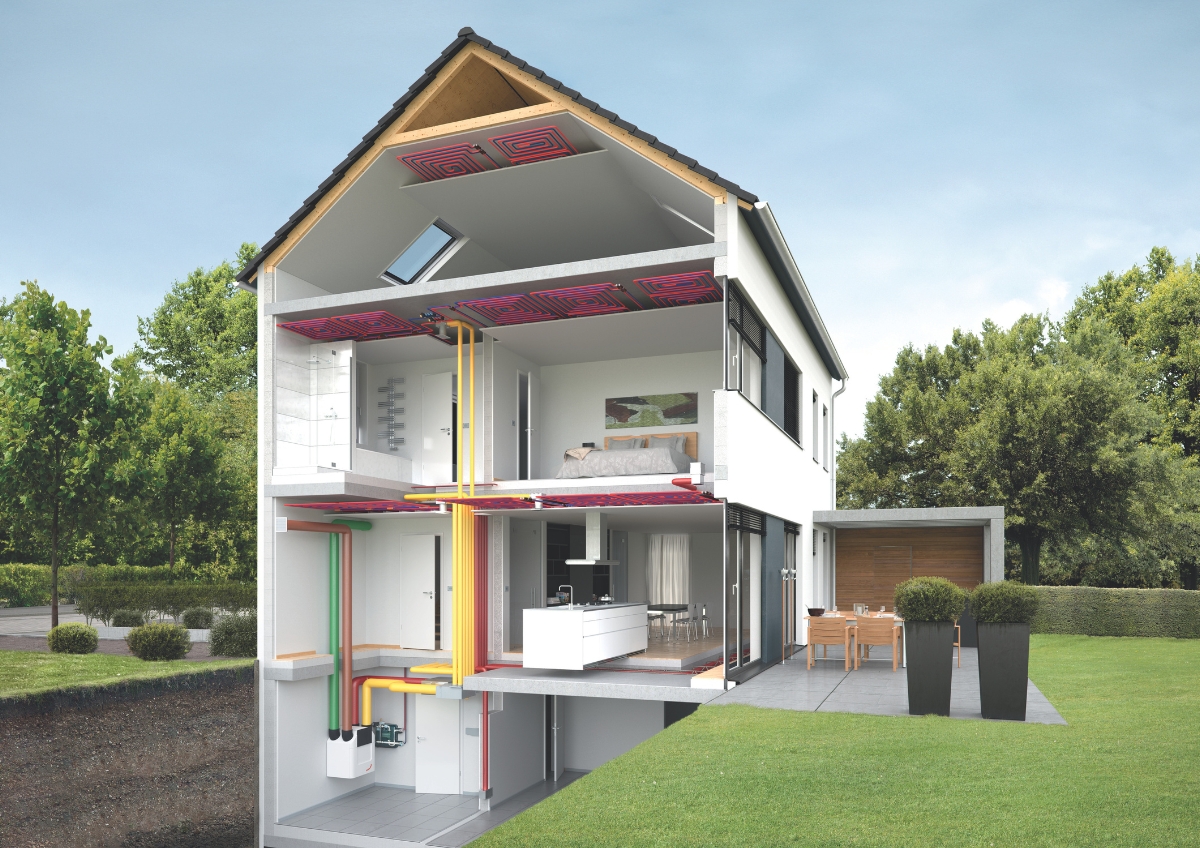

Umiejscowienie centrali rekuperacyjnej

Należy określić, gdzie najlepiej zamontować rekuperator w domu – w grę wchodzą m.in. ocieplone poddasze, garaż, kotłownia lub inne pomieszczenie techniczne.

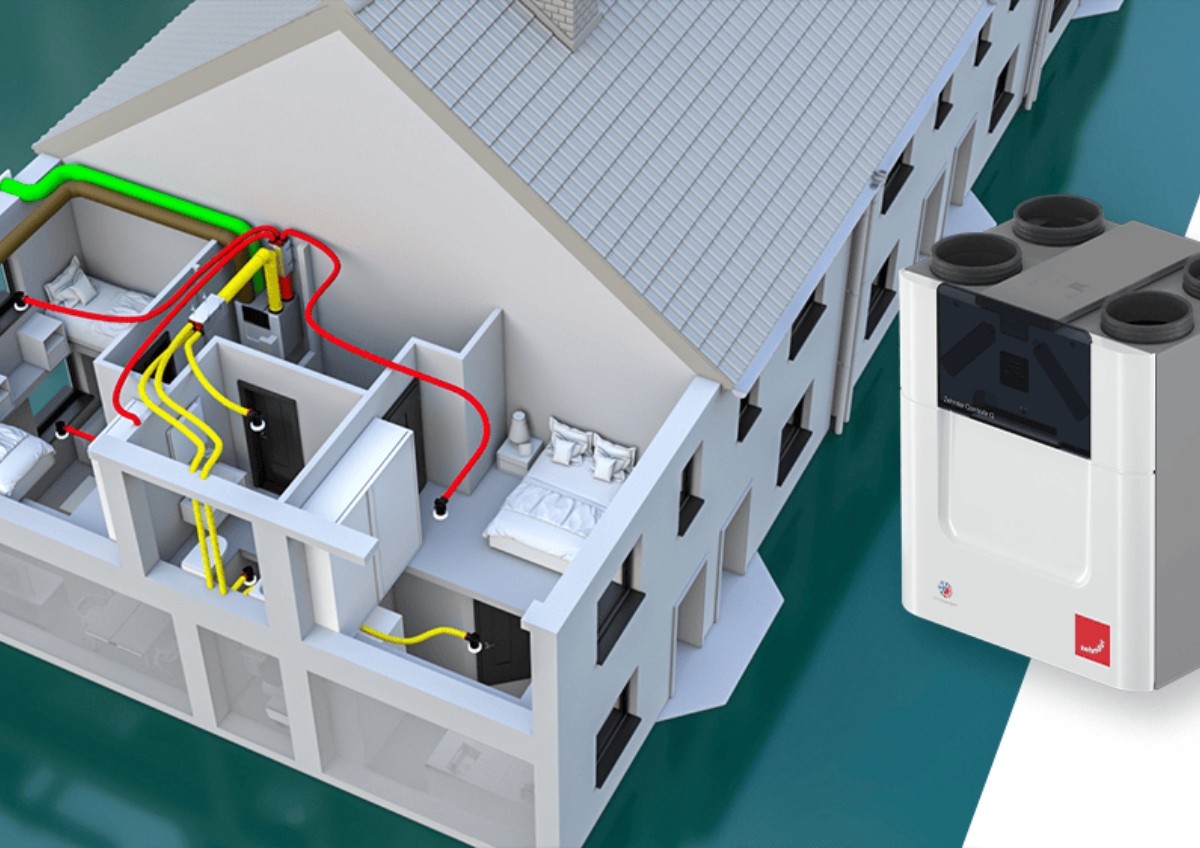

Odpowiednie rozmieszczenie kanałów wentylacyjnych

Konieczne jest staranne zaplanowanie układu przewodów nawiewnych i wywiewnych. Trzeba przy tym zadbać o prawidłowy dobór średnicy kanałów rekuperacji, a także określić długość przewodów oraz ustalić trasy ich prowadzenia.

Lokalizacja anemostatów

Trzeba wskazać, gdzie mają znajdować się punkty nawiewu i wywiewu w poszczególnych pomieszczeniach, a także ile ma ich być.

Zalecenia techniczne

W projekcie powinny zostać zamieszczone również informacje na temat szeregu kwestii montażowych i eksploatacyjnych, związanych m.in. ze sposobem regulacji przepływu powietrza, metodą izolacji kanałów czy rodzajem przewidzianych filtrów i tłumików hałasu.

Do tematu, jak zaprojektować rekuperację, można podejść dwojako. Z jednej strony inwestor może podjąć się samodzielnego wykonania projektu rekuperacji domu jednorodzinnego, a z drugiej – zlecić to zadanie doświadczonemu specjaliście, który wie m.in.:

• jak obliczyć zapotrzebowanie na wentylację w domu,

• jak zaplanować przebieg kanałów rekuperacji,

• jakie średnice rur stosuje się w rekuperacji,

• jak obliczyć wydajność rekuperatora, która będzie odpowiadać potrzebom instalacji.

Za pierwszą opcją przemawia przede wszystkim oszczędność: projektując samodzielnie, można obniżyć koszty związane z planowaną inwestycją. Niesie to jednak za sobą ryzyko popełnienia błędów, które mogą skutkować nieoptymalnym działaniem instalacji i późniejszymi wydatkami na wyeliminowanie powstałych niedociągnięć. Z tego powodu rozsądniejszym rozwiązaniem jest skorzystanie z usług profesjonalisty. Zadba on o przygotowanie szczegółowego projektu, który będzie dopasowany do indywidualnych potrzeb i uwarunkowań danego budynku.

Wiele osób planujących wykonanie systemu wentylacji mechanicznej z odzyskiem ciepła zastanawia się nad tym, jak dobrać odpowiedni rekuperator. Na co trzeba zwrócić uwagę, rozważając różne centrale wentylacyjne pod kątem swojego projektu?

Rodzaj rekuperatora

Podstawową kwestią jest wybór rodzaju rekuperatora. Urządzenia z tego segmentu różnią się m.in.: typem wymiennika cieplnego – można zdecydować się np. na rekuperator z wymiennikiem krzyżowym, przeciwprądowym lub entalpicznym. Oprócz tego rekuperatory można podzielić ze względu na:

• sposób montażu – na rynku dostępne są np. modele stojące lub podwieszane,

• przeznaczenie wynikające z parametrów technicznych – w zależności od wydajności rekuperatory mogą nadawać się do zastosowania w różnej wielkości domach.

Wydajność rekuperatora: jak dobrać urządzenie dopasowane do wymagań projektu?

Jak obliczyć wydajność rekuperatora, który sprawdzi się w przypadku konkretnej instalacji? Można wykorzystać w tym celu metody obliczeniowe uwzględniające różne czynniki, np. kubaturę, liczbę użytkowników pomieszczeń czy bilans powietrzny.

Dla zobrazowania, oszacujmy niezbędną wydajność rekuperatora z użyciem pierwszej metody. Jeśli przyjmiemy następujące dane:

• kubatura wentylowanych pomieszczeń: 250 [m³],

• krotność wymian powietrza: 0,9 [1/h],

to rekuperator spełniający minimalne wymogi musi cechować się wydajnością wynoszącą przynajmniej 225 m³/h (wynik przemnożenia kubatury i krotności). Okazuje się, że tym wymaganiom może sprostać np. model Zehnder ComfoAir Q350, charakteryzujący się wydajnością do 350 m³/h. Dzięki temu, że nie będzie zmuszony do działania z maksymalną wydajnością, może pracować ciszej i zużywać mniej prądu.

Punktem wyjścia do montażu rekuperacji powinno być przygotowanie szczegółowego projektu. Dopiero dysponując nim, można przejść do dalszych działań. Najlepiej wykonywać je w momencie, gdy dom jest w stanie surowym.

Montaż rekuperacji warto zacząć od przygotowania otworów pod kanały wentylacyjne. Należy również wykonać otwory pod czerpnię i wyrzutnię, które pozwolą, odpowiednio, pobierać świeże powietrze i odprowadzać zużyte na zewnątrz. W kolejnym kroku trzeba starannie zaaranżować miejsce pod montaż rekuperatora – niezbędne może okazać się np. doprowadzenie zasilania czy wykonanie odpływu skroplin.

Po odpowiednim wykonaniu prac przygotowawczych należy zamontować rekuperator oraz kanały wentylacyjne. Później trzeba zainstalować anemostaty i kratki wentylacyjne oraz czerpnię i wyrzutnię powietrza. Następnie przychodzi czas na podłączenie systemu sterowania.

Gdy wszystkie elementy zostaną zamontowane, trzeba przetestować działanie instalacji i odpowiednio ją wyregulować. Pozwoli to osiągnąć efekt w postaci prawidłowo funkcjonującego systemu rekuperacyjnego.

Do częstych błędów związanych z projektowaniem i montażem rekuperacji można zaliczyć m.in.:

• nieprawidłowe obliczenie bilansu powietrza w budynku,

• nieodpowiedni dobór centrali wentylacyjnej lub kanałów wentylacyjnych,

• niepoprawne zaplanowanie tras kanałów,

• niewłaściwe rozmieszczenie anemostatów, np. umiejscowienie ich nad łóżkami, gdzie mogą stwarzać uczucie przeciągu,

• umieszczenie rekuperatora w przestrzeni nieocieplonej,

• niezachowanie odpowiedniej odległości czerpni od wyrzutni,

• brak izolacji termicznej kanałów.

Szeroki wybór sprawdzonych produktów, z użyciem których może powstać funkcjonalna wentylacja i rekuperacja, oferuje hurtownia instalacyjna Sanpol. Dostępne są u nas rekuperatory i wymienniki gruntowe, przewody, anemostaty, wentylatory i wiele innych rozwiązań cenionych producentów. Szczególną popularnością wśród naszych Klientów cieszą się produkty marki Zehnder i Heatpex, które słyną z niezawodności i wysokiej jakości wykonania. Zachęcamy do zapoznania się z pełnią naszej oferty, a w razie ewentualnych pytań – do skorzystania ze wsparcia specjalistów Sanpol.

Aby dowiedzieć się więcej na temat rekuperacji, warto zajrzeć do innych artykułów poświęconych temu zagadnieniu, takich jak m.in.:

• Rekuperacja a wentylacja – różnice, zalety i wady,

• Jak ustawić rekuperator?.

Czy rekuperację można połączyć z pompą ciepła?

Tak, inwestorzy mogą postawić na współpracę między rekuperacją a pompą ciepła. Co ona daje? Przykładowo, w sezonie zimowym powietrze pobierane z zewnątrz i kierowane do pomieszczeń może być wstępnie ogrzewane przez rekuperator, a później dodatkowo dogrzewane z użyciem pompy ciepła.

Stworzenie układu złożonego z rekuperacji i pompy ciepła może przełożyć się m.in. na niższe zużycie energii niezbędnej do ogrzewania pomieszczeń, a także na zapewnienie stałego dostępu do świeżego, czystego powietrza w obiekcie.

Czy rekuperacja się opłaca w małym domu?

Odpowiedź na pytanie, czy rekuperacja sprawdzi się w małym domu, jest jednoznaczna: tak, zastosowanie tego systemu może się opłacić niezależnie od wielkości budynku. Co więcej, stosując rekuperację decentralną, można cieszyć się świeżym powietrzem także w starszych, modernizowanych domach oraz w mieszkaniach.

Od czego zależy to, ile prądu zużywa rekuperacja?

Na to, ile prądu zużywa rekuperacja, wpływają różne czynniki, takie jak m.in.:

• moc i wielkość instalacji – większe i bardziej złożone instalacje zużywają zwykle więcej energii,

• jakość rekuperatora – wybierając nowoczesny, energooszczędny rekuperator cenionego producenta, np. Zehnder czy Heatpex, można ograniczyć zużycie prądu przez instalację,

• tryb pracy rekuperatora – zwiększona intensywność pracy (praca na wyższym biegu) wiąże się z wyższym zużyciem energii,

• czystość filtrów – zabrudzone filtry przyczyniają się do wzrostu oporu powietrza, co zwiększa zużycie energii.

Czy lokalizacja rekuperatora ma znaczenie dla wydajności i niezawodności pracy tego urządzenia?

Tak, to w jakim miejscu zostanie zamontowany rekuperator, może wpływać na jego wydajność, niezawodność i żywotność. Gdzie najlepiej zamontować rekuperator w domu? Aby pracował bezawaryjnie, powinien znajdować się w pomieszczeniu, w którym panują odpowiednie warunki, takie jak dodatnia temperatura, stąd nieoptymalnym wyborem byłby montaż urządzenia na nieocieplonym poddaszu lub strychu. Temperatury poniżej zera są zagrożeniem dla wydajnego funkcjonowania rekuperatora i mogą nieść za sobą ryzyko np. zamarznięcia skroplin.

Ile anemostatów potrzeba w domu jednorodzinnym?

Liczba anemostatów w domu jednorodzinnym zależy od tego, jakie pomieszczenia się w nim znajdują oraz jakie jest zapotrzebowanie na wymianę powietrza w każdym z tych wnętrz. Na pytanie o to, ile takich punktów musi się pojawić, należy sobie odpowiedzieć już na etapie tworzenia projektu rekuperacji domu jednorodzinnego. Co do zasady, w pomieszczeniu powinien znajdować się minimum jeden anemostat nawiewny lub wywiewny (zależnie od charakteru wnętrza), a w przypadku większych przestrzeni, np. dużych salonów, stosuje się kilka anemostatów, by zapewnić równomierne rozprowadzanie powietrza i odpowiednie warunki dla domowników.

Jak uniknąć hałasu w instalacji rekuperacji?

Aby uniknąć hałasu uciążliwego dla użytkowników domu z rekuperacją, warto m.in.:

• zadbać o jakościowe tłumiki akustyczne, np. przy centrali rekuperacyjnej,

• dobrać kanały wentylacyjne o średnicy dostosowanej do wielkości przepływu,

• ograniczać prędkość przepływu,

• regularnie sprawdzać czystość filtrów,

• unikać stosowania ostrych załamań i przewężeń w instalacji, szczególnie w bliskiej odległości do anemostatów,

• dobrze zastanowić się, gdzie umieścić rekuperator w domu – najlepiej umiejscowić centralę rekuperacyjną daleko od stref cichych i wyposażyć ją w podkładki antywibracyjne.

Jak rozmieścić nawiewy i wywiewy w domu?

Standardowo nawiewy umieszcza się w pomieszczeniach czystych, takich jak np. salon czy sypialnia, a wywiewy – w pomieszczeniach brudnych, np. w kuchni, łazience czy garderobie. Dokładna lokalizacja anemostatów zależy jednak od indywidualnych założeń uwzględnionych w projekcie rekuperacji domu jednorodzinnego.
